Cómo comprobar si una carcasa para Raspberry Pi necesita ventilación

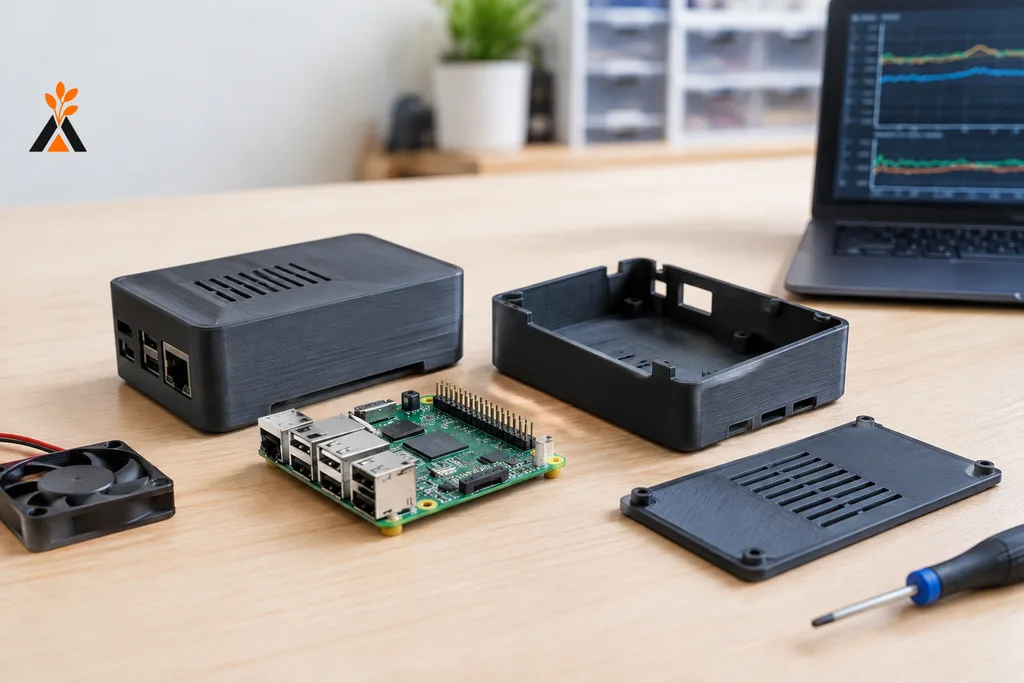

Una carcasa para Raspberry Pi no se diseña solo para que la placa quepa. También debe permitir conectar cables, acceder a los elementos que se usarán y evacuar el calor que genere el equipo. En un prototipo, una primera impresión sencilla y una prueba con la carga real ayudan a tomar decisiones antes de cerrar el diseño.

Diseñar la carcasa alrededor de la placa y sus conexiones

Empieza por medir la placa concreta que vas a montar. Anota su largo y ancho, la altura de los componentes y la posición de los conectores. Añade el espacio que necesitan los cables para enchufarse y salir sin doblarse en exceso: un conector puede caber en el recorte y, aun así, resultar incómodo si la carcasa queda demasiado cerca.

Alinea las aberturas con los puertos de alimentación, USB y red. Según el modelo y el uso previsto, quizá también necesites acceso a una tarjeta, un botón o algún conector adicional. Comprueba las medidas con la placa física siempre que sea posible; pequeñas diferencias entre modelos pueden dejar un recorte mal situado.

Deja margen para montar y desmontar la placa sin forzar los conectores ni pellizcar cables. También conviene decidir cómo se sujetará: por ejemplo, mediante apoyos o puntos de fijación que mantengan la placa estable y permitan acceder a ella. Una primera impresión de prueba puede revelar interferencias y servir para ajustar encajes, recortes y holguras antes de fabricar la versión definitiva.

Valorar la refrigeración según el uso real

No todas las Raspberry Pi necesitan un ventilador o un disipador. Según la documentación de Raspberry Pi sobre refrigeración, muchos equipos funcionan sin refrigeración adicional. La carga alta y sostenida o una temperatura ambiente elevada pueden cambiar esa situación, así que la decisión depende del uso concreto.

La carcasa también cuenta: al limitar el movimiento del aire, puede hacer que la placa alcance una temperatura mayor que al aire libre. Por eso no basta con probar la Raspberry Pi sin caja y dar por hecho que se comportará igual una vez montada.
